Du willst eine Körperfettwaage selbst bauen. Vielleicht suchst du eine günstige Alternative zur teuren Handelsware. Oder du möchtest die Messplattform verstehen und selbst kalibrieren. Viele DIY-Interessierte, Heimwerker und gesundheitsbewusste Käufer stehen vor denselben Fragen. Wie robust muss die Plattform sein? Welche Materialien eignen sich? Und wie vermeide ich Messfehler?
Im Alltag führen solche Überlegungen zu typischen Ausgangssituationen. Du hast eine billige Körperfettwaage und misstraust den Werten. Du willst eine stabile Plattform für wiederholbare Messungen. Oder du planst ein Projekt mit eigenen Sensoren und möchtest die Elektronik separat testen. Handelsübliche Waagen kommen oft als fertiges Gehäuse mit eingebauten Wägezellen und Firmware. Dein Eigenbau ist dagegen modular. Du kannst Materialien, Bauweise und Kalibrierung selbst wählen. Das macht die Lösung flexibler. Du triffst Entscheidungen zur Stabilität, Optik und Reparaturfreundlichkeit.
Dieser Artikel gibt dir einen klaren Überblick. Du lernst, welche Materialien sich bewähren, welche typischen Bauweisen es gibt und wie du Sicherheit und Wartung planst. Außerdem bekommst du praktische Hinweise zur Kalibrierung und Fehlervermeidung. Die folgenden Kapitel behandeln Materialvergleich, Bauweisen und Designs, eine Schritt-für-Schritt-Anleitung, eine Kostenabschätzung sowie Sicherheit und Wartung. So kannst du fundiert entscheiden und dein Projekt erfolgreich umsetzen.
Material- und Bauweisenvergleich
Bevor du mit dem Bau der Messplattform beginnst, ist es hilfreich, Materialien und Bauweisen gegenüberzustellen. Ich beschreibe typische Optionen für die Plattform selbst. Dazu kommen Varianten für die Wägezellen und die Elektronik.
Die folgende Tabelle fasst Vor- und Nachteile, grobe Belastbarkeiten und die Eignung für DIY-Projekte zusammen. So findest du schneller die passende Kombination für dein Vorhaben.
| Material/Bauweise | Vorteile | Nachteile | Typische Belastbarkeit | Eignung für DIY-Körperfettwaage |
|---|---|---|---|---|
| Birke-Sperrholz (12–18 mm) | Günstig. Leicht zu bearbeiten. Gute Dämpfung von Vibrationen. | Anfällig gegen Feuchtigkeit. Verformung bei unsauberer Befestigung. | Bei guter Konstruktion 150–250 kg. | Sehr gut für Budget- und Hobbyprojekte. |
| Acryl / Polycarbonat (8–12 mm) | Optisch sauber. Einfach zu schneiden und zu kleben. | Kratzeranfällig. Spröde bei falscher Bearbeitung. | Typisch 80–150 kg, abhängig von Verstärkung. | Geeignet bei sichtbarem Design und mäßiger Belastung. |
| Aluminium (Blech oder Profil) | Leicht. Rostfrei. Gute Steifigkeit. | Teurer. Erfordert Metallbearbeitung für saubere Kanten. | 200–300 kg je nach Dicke und Verstärkung. | Sehr gut für robuste, langlebige Plattformen. |
| Stahl (Blech / Rahmen) | Sehr stabil. Hohe Belastbarkeit und Langlebigkeit. | Schwer. Rostschutz nötig. Aufwändigere Bearbeitung. | >300 kg, je nach Aufbau deutlich mehr. | Ideal für sehr robuste, dauerhafte Lösungen. Eher für Werkstattnutzer. |
| Einzelne Lastzellen (4 x Einpunkt- oder Scherstabzellen) | Hohe Genauigkeit. Flexibel in der Anordnung. Kostengünstig pro Zelle. | Erfordert mechanische Integration und Kalibrierung. Sensibel gegenüber Montagefehlern. | Gängige Typen: 50 kg, 100 kg pro Zelle. Mit 4 Zellen 200–400 kg Gesamt. | Sehr empfehlenswert für DIY-Waagen. Gute Balance aus Kosten und Präzision. |
| Fertige Wägeplattformen (komplette Sensorplatten) | Einfach zu integrieren. Meist robust und kalibriert geliefert. | Teurer. Weniger flexibel im Design. | Üblich 150–300 kg, je nach Modell. | Gut, wenn du schnelle Integration und geringe Bastelarbeit möchtest. |
| HX711 (24-bit A/D Wägezellen-Verstärker) | Weit verbreitet. Kostengünstig. Direktes Interface zu Wägezellen. | Benötigt saubere Verkabelung. Empfindlich gegenüber Störungen. | Nicht belastungsbezogen. Wandelt Signale der Zellen in Messwerte. | Standardlösung für DIY-Elektronik. Sehr empfehlenswert. |
| Mikrocontroller (z. B. Arduino Nano, ESP32) | Einfache Anbindung. Viele Bibliotheken. WLAN beim ESP32 möglich. | Programmieraufwand nötig. Unterschiedliche Leistungsfähigkeit. | Nicht belastungsbezogen. Steuert und liest Daten. | Sehr empfehlenswert. ESP32 für drahtlose Funktionen. Arduino für einfache Projekte. |
Fazit und Empfehlungen
Als Faustregel gilt: Wähle das Material nach deinem Budget und deinen handwerklichen Fähigkeiten. Die Kombination aus einer stabilen, ebenen Plattform und korrekt montierten Lastzellen ist wichtiger als das teuerste Material.
- Budgetfreundlich: Birke-Sperrholz 15 mm, 4 x 50 kg Lastzellen, HX711 und ein Arduino Nano. Günstig. Einfach zu bauen. Gut für Alltagstests.
- Robuste Heimwerker-Lösung: Aluminiumplatte oder verstärktes Sperrholz, 4 x 100 kg Lastzellen, HX711 und ESP3Stabil und langlebig. WLAN-fähig für App-Anzeige.
- Präzise Elektroniklösung: Stahlrahmen oder hochwertige Aluminiumplatte, aufeinander abgestimmte Lastzellen, HX711 mit sauberer Abschirmung und Kalibrierung. Nutze ruhige Montageflächen und mehrfache Kalibriergewichte.
In jedem Fall plane die Befestigungen sorgfältig. Kalibriere nach dem Zusammenbau. Achte auf eine gleichmäßige Belastungsverteilung. So erreichst du reproduzierbare Werte und sichere Messungen.
Entscheidungshilfe: Welche Kombination ist die richtige für dein Projekt?
Bei der Wahl von Material und Bauweise geht es weniger um das eine perfekte Konzept. Es geht darum, was für dich wichtig ist. Budget, Platz, Genauigkeit und handwerkliche Fähigkeiten bestimmen die beste Lösung.
Frage: Wie hoch ist mein Budget und wie viel Zeit will ich investieren?
Wenn du wenig ausgeben möchtest, setze auf Sperrholz (15 mm), vier einzelne Lastzellen 4 x 50 kg und einen HX711 mit einem Arduino Nano. Die Teile sind preiswert und schnell zu montieren. Wenn du mehr investieren willst, wähle Aluminium oder fertige Wägeplattformen. Du sparst Zeit bei der mechanischen Integration.
Frage: Brauche ich hohe Genauigkeit oder reicht eine grobe Tendenzanzeige?
Für wiederholbare, vergleichbare Werte sind vier separate Lastzellen mit sauberer Montage und Kalibrierung die beste Wahl. Fertige Plattformen sind oft vorkalibriert. Sie liefern stabile Werte ohne viel Feintuning. Einfache Materialien wie Acryl können reichen. Achte dann auf Versteifungen, damit die Plattform nicht durchbiegt.
Frage: Welche handwerklichen Fähigkeiten habe ich und wie viel Platz steht zur Verfügung?
Wenn du Metallbearbeitung scheust, bleibe bei Holz oder Acryl. Beide lassen sich mit Standardwerkzeug bearbeiten. Für kompakte Geräte sind flache Aluminiumplatten geeignet. Für sehr robuste Lösungen ist ein Stahlrahmen sinnvoll. Der Bauaufwand steigt mit der Robustheit.
Empfehlung für Anfänger
Beginne mit Sperrholz, 4 x 50 kg Lastzellen, HX711 und Arduino Nano. Baue eine einfache, ebene Plattform. Kalibriere mit bekannten Gewichten. Achte auf feste, gleichmäßige Befestigungen.
Empfehlung für Fortgeschrittene
Nutze Aluminium oder Stahl mit präzisen Scherstabzellen und einen ESP32 für drahtlose Funktionen. Sorge für Abschirmung der Signalwege. Verwende mehrere Kalibrierpunkte und dokumentiere die Montage.
Praktische Hinweise und Unsicherheiten
Kalibrierbedarf ist konstant. Kalibriere nach jeder Änderung an der Mechanik. Beachte die Belastungsgrenzen der Zellen und die Gesamtkonstruktion. Vermeide punktuelle Belastungen nahe der Kanten. Prüfe die Plattform auf Ebenheit. Schutz gegen Feuchtigkeit verlängert die Lebensdauer. Wenn du unsicher bist, teste Prototypen mit bekannten Lasten bevor du Elektronik und finale Oberfläche montierst.

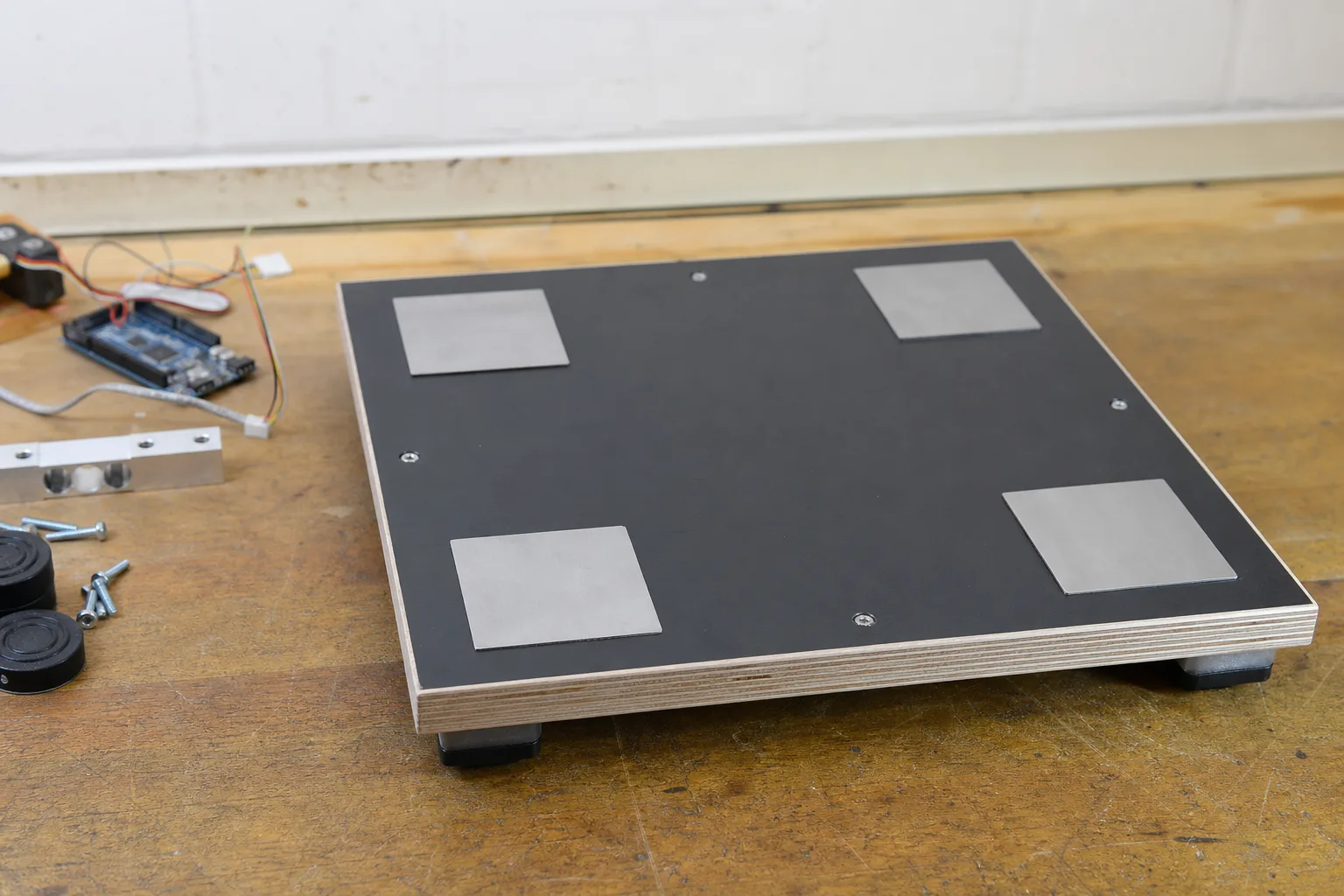

Schritt-für-Schritt-Anleitung: Messplattform bauen
-
Materialauswahl und Zuschnitt
Wähle eine Plattformgröße von etwa 300 x 300 mm bis 350 x 350 mm. Für Einsteiger eignet sich Birke-Sperrholz 15 mm oder eine 12 mm Aluminiumplatte. Plane eine Unterkonstruktion aus 20 x 40 mm Holzleisten oder Aluminiumprofilen, um Durchbiegung zu vermeiden. Schneide die Teile sauber zu. Entgrate Kanten bei Metall und Kunststoff.Hinweis: Bei Sperrholz achte auf gleichmäßige Faserrichtung. Das reduziert Verzug.
-
Vorbereiten und Positionieren der Lastzellen
Plane vier Lastzellen an den Platzecken ein. Nutze pro Zelle gleiche Typen und Nennlasten, zum Beispiel 4 x 50 kg oder 4 x 100 kg. Montiere die Lastzellen auf eine starre Unterplatte. Die Plattform selbst wird über Abstandshalter an den Zellen aufliegen.Wichtig: Achte auf die korrekte Orientierung der Zellen. Bei Einpunkt- oder Scherstabzellen muss die belastete Fläche mittig sitzen. Vermeide Querkräfte und Verdrehung. Alle Zellen müssen die gleiche Höhe haben. Nutze Unterlegscheiben oder Einstellschrauben zur Feinjustierung.
-
Mechanische Verbindung und Fixierung
Verbinde die Oberplatte über vier Stützen mit den Lastzellen. Verwende feste Schrauben mit passenden Muttern und Scheiben. Die Oberplatte soll frei auf den Zellen aufliegen, nicht seitlich eingespannt sein. Baue eine Rahmenstruktur ein, falls die Platte große Spannweiten hat.Warnung: Übermäßiges Festziehen von Schrauben kann die Lastzellen vorgespannt beeinflussen. Ziehe gleichmäßig und kontrolliert an.
-
Verdrahtung zum HX711 / ADC
Führe die vier Lastzellen entweder zu einem gemeinsamen Messverstärker oder kombiniere sie vor dem ADC. Häufig wird der HX711 verwendet. Verbinde Excitation+ / Excitation- und Signal+ / Signal- korrekt. Halte Lötstellen sauber und kurz. Nutze verdrillte Kabel und, wenn möglich, ein geschirmtes Kabel. Platziere den HX711 nahe an den Zellen, um Störquellen zu verringern.Hinweis: Verwende gemeinsame Masse für alle Komponenten. Steckverbinder sind praktisch. Für dauerhafte Verbindungen ist Löten zuverlässiger.
-
Anschluss an Mikrocontroller
Verbinde HX711 mit einem Mikrocontroller wie einem Arduino Nano oder ESP3Spannungsversorgung stabilisieren. Achte auf die richtige Versorgungsspannung des HX711 (typisch 5 V oder 3,3 V je nach Modul). Teste Kommunikation mit einfachen Beispielsketchen. Filtere Messwerte softwareseitig mittels Mittelwertbildung.Warnung: Vermeide lange ungeschirmte Leitungen zwischen HX711 und Microcontroller. Störungen verfälschen Messungen.
-
Montage des Belags und Antirutschschicht
Klebe oder schraube eine Antirutschmatte auf die Oberplatte. Geeignet sind Gummimatten, Neoprenstreifen oder dünne Gummi-Folie. Achte darauf, dass die Matte die Plattform nicht ungleichmäßig hebt. Kanten sollten verrundet sein, um Verletzungen zu vermeiden. -
Kalibrierung und Test
Kalibriere in zwei Schritten. Zuerst Zero: Waage ohne Last taren. Dann Span: Lege ein bekanntes Gewicht zentral auf die Plattform. Nutze mehrere Gewichte, wenn möglich, um Linearität zu prüfen. Notiere den Skalierungsfaktor. Implementiere Mittelwertbildung und Ausreißerfilter in der Firmware.Praktischer Tipp: Verwende mehrere Kalibrierpunkte, zum Beispiel 5 kg, 10 kg und 20 kg. So erkennst du Nichtlinearitäten.
-
Validierung und Sicherheitscheck
Teste die Plattform mit variierenden Lasten bis zur vorgesehenen Belastungsgrenze. Prüfe die Reproduzierbarkeit durch mehrfache Messungen. Kontrolliere alle Befestigungen nach 24 Stunden Gebrauch. Achte auf Risse oder Verformungen in der Oberplatte und in Befestigungspunkten.Warnung: Überschreite niemals die Nennlast der Lastzellen. Punktuelle Belastungen nahe der Kante können Zellen beschädigen.
Zusätzliche Hinweise
Wägezellen sollten für das zu erwartende Maximalgewicht ausgelegt sein. Für Haushaltswaagen sind 4 x 50 kg üblich. Bei höherem Gewicht wähle 4 x 100 kg. Dokumentiere die Kabelbelegung und Kalibrierwerte. Fertige Module wie HX711 sind weit verbreitet. Bibliotheken für Arduino und ESP32 erleichtern die Softwareintegration.
Warnhinweise und Sicherheitshinweise
Beim Bau und Betrieb einer selbst gefertigten Messplattform steht Sicherheit an erster Stelle. Fehler bei Mechanik oder Elektrik können Sachschaden oder Verletzungen verursachen. Lies die folgenden Hinweise gründlich. Handle verantwortungsbewusst.
Mechanische Risiken und Schutzmaßnahmen
Warnung: Überlastung. Überschreite niemals die Nennlast der verwendeten Lastzellen. Punktuelle Belastungen nahe Kanten können Zellen beschädigen. Plane die Plattform so, dass Lasten gleichmäßig verteilt werden. Führe Belastungstests mit bekannten Gewichten durch, bevor du die Waage im Alltag einsetzt.
Sichere alle Schrauben mit passenden Muttern und Unterlegscheiben. Vermeide scharfe Kanten. Runde Kanten ab oder feile sie glatt. Verwende eine Antirutschoberfläche. So verringerst du Rutschgefahr.
Elektrische Sicherheit
Warnung: Kurzschluss und unsichere Elektrik. Offene Kontakte und schlechte Isolierung können Kurzschlüsse und Brand verursachen. Montiere HX711 und Mikrocontroller in ein geschlossenes Gehäuse. Verwende isolierte Schraubklemmen oder Lötstellen mit Schrumpfschlauch. Führe Kabel geschützt und mit Zugentlastung.
Nutze eine geeignete, stabilisierte Spannungsquelle. Schalte eine Sicherung oder Polyfuse in die Zuleitung zur Elektronik. Trenne die Elektronik komplett vom Netzstrom, wenn du an der Verdrahtung arbeitest. Wenn du unsicher bist, hol dir Hilfe von einer fachkundigen Person.
Kalibrierung und gesundheitliche Aspekte
Warnung: Falsche Kalibrierung kann zu irreführenden Messwerten führen. Körperfettwerte sind Annäherungswerte. Verlasse dich nicht allein auf DIY-Messwerte für medizinische Entscheidungen. Kalibriere regelmäßig. Nutze mehrere bekannte Gewichte für die Kalibrierung. Dokumentiere Ergebnisse und prüfe auf Drift.
Sicherheit im Betrieb
Stelle die Waage auf einen ebenen, festen Untergrund. Benutze sie trocken und barfuß nur, wenn die Elektronik sicher geschützt ist. Vermeide Wasser und Feuchtigkeit in Nähe der Elektronik. Reagiere sofort bei ungewöhnlichen Geräuschen, starken Temperaturanstieg oder Brandgeruch. Schalte das Gerät ab und trenne die Stromversorgung.
Zusammengefasst: Plane konservativ bei Belastung, schütze elektrische Komponenten, kalibriere sorgfältig und teste ausgiebig. Wenn du Zweifel an der elektrischen Sicherheit hast, frage einen Fachmann. So reduzierst du Risiken und verlängerst die Lebensdauer deiner Messplattform.
Fehlerbehebung: Typische Probleme und wie du sie löst
Hier findest du schnelle Ursachen und konkrete Lösungen für häufige Probleme mit selbstgebauten Messplattformen. Die Tabelle hilft dir, systematisch vorzugehen und Messfehler einzugrenzen.
| Problem | Mögliche Ursache | Lösung |
|---|---|---|
| Instabile Werte | Lose Schrauben oder Abstandshalter. Vibrationen oder wackelnder Untergrund. Elektrische Störungen durch lange, ungeschirmte Leitungen. | Ziehe alle Befestigungen nach. Stelle die Plattform auf einen festen, ebenen Untergrund. Verwende verdrillte Kabel oder geschirmte Leitungen. Implementiere Softwarefilter wie Mittelwertbildung über 5–10 Messwerte. |
| Driftende Messwerte (Werte verändern sich langsam) | Lastzellenverhalten (Creep). Temperaturänderungen. Unzureichendes Aufwärmen der Elektronik. | Lasse die Elektronik 10–30 Minuten warmlaufen. Führe einen Kriechtest durch: Lege ein konstantes Gewicht auf und beobachte den Verlauf. Kalibriere bei stabiler Temperatur. Falls nötig, verwende Lastzellen mit besserer Temperaturkompensation. |
| Keine Anzeige / kein Signal | Falsche oder lose Verkabelung zum HX711 oder Mikrocontroller. Fehlende Spannungsversorgung. Defektes Modul. | Überprüfe Versorgungsspannung mit Multimeter. Prüfe Kabelbelegung und Steckverbindungen. Teste HX711 getrennt mit einer bekannten Lastzelle. Tausche Modul oder Kabel zum Eingrenzen des Fehlers. |
| Ungenaue Körperfettwerte trotz korrekter Gewichtsanzeige | Schlechter Hautkontakt oder verschmutzte Elektroden. Starke elektrische Störungen in der Nähe. Fehler in der BIA-Schaltung oder falsche Benutzereingaben (Größe, Alter). | Reinige und prüfe Elektroden. Sorge für trockene, saubere Hautkontakte. Trenne Wiegetechnik und BIA-Schaltung physisch und elektrisch, falls möglich. Schirme BIA-Kabel ab. Überprüfe Benutzereingaben und Messbedingungen. Nutze die Waage nur zur Tendenzbeobachtung, nicht als medizinische Diagnose. |
| Werte abhängig von Standposition oder Kantenlast | Durchbiegung der Oberplatte. Ungleichmäßige Montage der Lastzellen. Unterschiedliche Höhen der Befestigungen. | Versteife die Platte mit einem Rahmen oder Querstreben. Richte alle Lastzellen exakt auf gleiche Höhe aus. Prüfe die Ebenheit mit einer Wasserwaage. Achte darauf, dass die Platte frei auf den Zellen aufliegt und nicht seitlich eingespannt ist. |
Kurz zusammengefasst: Prüfe mechanische Befestigungen zuerst. Dann die Elektrik und Verkabelung. Kalibriere regelmäßig und teste bei konstanter Umgebung. Kalibrierung, feste Montage und Abschirmung reduzieren die meisten Probleme dauerhaft.
Zeit- und Kostenaufwand
Hier bekommst du eine realistische Einschätzung, wie viel Zeit und Geld ein DIY-Projekt für eine Messplattform in Anspruch nimmt. Die Angaben sind als Orientierung gedacht. Abweichungen entstehen durch Materialwahl, Versandzeiten und vorhandene Werkzeuge.
Zeitaufwand
Planung: 1 bis 3 Stunden. Kläre Größe, Material und Elektronik. Zeichne einfache Skizzen.
Beschaffung: 1 Tag bis 2 Wochen. Einzelteile wie Lastzellen und HX711 sind oft online lieferbar. Bei Spezialmetall oder lokaler Beschaffung kann es länger dauern.
Bau der Mechanik: 4 bis 12 Stunden. Bei Holzplatten und einfachen Zuschnitten reicht ein Wochenende. Metallarbeit oder komplexe Versteifungen brauchen mehr Zeit und ggf. Werkstattzugang.
Verdrahtung und Software: 1 bis 4 Stunden. HX711 mit Arduino oder ESP32 ist schnell eingerichtet, wenn du Bibliotheken nutzt. Feintuning der Firmware kann länger dauern.
Kalibrierung und Tests: 2 bis 6 Stunden verteilt auf mehrere Sitzungen. Lasse Elektronik aufwärmen. Führe wiederholte Messreihen durch und dokumentiere Ergebnisse.
Fazit Zeit: Rechne insgesamt mit einem Aufwand von etwa 8 bis 30 Stunden. Für Metallaufbau oder präzise BIA-Schaltung zusätzliches Know-how und Zeit einplanen.
Kostenaufwand
Basis-Material (Platte, Rahmen, Antirutsch): €10 bis €80. Sperrholz ist günstiger. Aluminium kostet mehr.
Lastzellen und Mechanik: €20 bis €120. Günstige einzelne Lastzellen 50 kg liegen oft bei etwa €5 bis €15 pro Stück. Hochwertigere Scherstabzellen sind teurer.
Elektronik: €10 bis €40. HX711-Module gibt es ab etwa €2 bis €Arduino Nano oder ESP32 liegen je bei etwa €4 bis €1Kabel, Steckverbinder und Gehäuse zusätzliche €5 bis €20.
Werkzeuge und Verbrauchsmaterial: €0 bis €150. Falls du bereits Bohrer, Säge und Lötkolben hast, fallen kaum Kosten an. Neuanschaffungen wie Lötkolben oder Multimeter erhöhen die Summe.
Versteckte Kosten: Kalibriergewichte €10 bis €50, Versandkosten, Ersatzteile und ggf. professionelle Werkstattzeit. Ein Multimeter zur Fehlersuche kostet etwa €10 bis €40.
Kostenspannen gesamt: Basisprojekt etwa €40 bis €120. Robuste Heimwerkerlösung etwa €120 bis €250. Präzise, langlebige Lösung kann €250 bis €600 oder mehr kosten, je nach Material und Sensorqualität.
Einsparpotenzial: Wiederverwendete Teile, gebrauchte Elektronik oder lokale Holzreste senken Kosten deutlich. Versteckte Kosten reduzieren kannst du durch sorgfältige Planung und Sammelbestellungen.
